LiFePO4 BMS: သင့်အိတ်အတွက် မှန်ကန်သော ဘက်ထရီစီမံခန့်ခွဲမှုစနစ်ကို မည်သို့ရွေးချယ်ရမည်နည်း
LiFePO4 ဘက်ထရီထုပ်များတွင် စောစီးစွာပျက်စီးခြင်း၏ အဖြစ်အများဆုံးအကြောင်းရင်းများထဲမှ တစ်ခုဖြစ်ပြီး ရှောင်ရှားရန် အလွယ်ကူဆုံးပြဿနာများထဲမှ တစ်ခုဖြစ်သည်။ ဤလမ်းညွှန်ချက်သည် LiFePO4 BMS သည် ဘာလုပ်သည်၊ မည်သည့်သတ်မှတ်ချက်များသည် သင့်အပလီကေးရှင်းအတွက် အရေးကြီးသည်၊ နှင့် ပံ့ပိုးမှုလက်မှတ်အများစုကို ကျွန်ုပ်တို့ထံ ပို့ဆောင်ပေးသည့် တပ်ဆင်မှုအမှားများကို မည်သို့ရှောင်ရှားရမည်ကို သင့်အား လမ်းညွှန်ပေးပါသည်။
LiFePO4 BMS အကြောင်း
LiFePO4 BMS (ဘက်ထရီစီမံခန့်ခွဲမှုစနစ်) သည် သင့်ဘက်ထရီဆဲလ်များနှင့် သင့်စနစ်၏ ကျန်အပိုင်းများကြားရှိ အီလက်ထရွန်းနစ်ဦးနှောက်ဖြစ်သည်။ ၎င်းသည် အရာသုံးခုကို လုပ်ဆောင်သည်-
- ဆဲလ်တစ်ခုချင်းစီကို သီးခြားစောင့်ကြည့်ပေးသည် — ဗို့အား၊ အပူချိန်နှင့် အားသွင်းအခြေအနေကို အချိန်နှင့်တပြေးညီ ခြေရာခံပေးသည်။
- ဆဲလ်တစ်ခုသည် ၎င်း၏ဘေးကင်းသော လည်ပတ်မှုဝင်းဒိုးပြင်ပသို့ ထွက်သွားသည်နှင့် အားသွင်းခြင်း သို့မဟုတ် အားထုတ်ယူခြင်းကို ဖြတ်တောက်ပေးသည် — အထုပ်ကို ကာကွယ်ပေးသည်။
- ဆဲလ်များကို ဟန်ချက်ညီစေသည် — အထုပ်အတွင်းရှိ ဆဲလ်အားလုံးတွင် အားသွင်းအဆင့်ကို ညီမျှစေသောကြောင့် အားအနည်းဆုံးဆဲလ်သည် စနစ်တစ်ခုလုံးကို ဆွဲချမသွားပါ။
BMS မရှိပါက ဆဲလ်တစ်ခုချင်းစီသည် အချိန်နှင့်အမျှ ကွဲအက်သွားပါသည်။ အမြန်ဆုံးအားသွင်းသည့်ဆဲလ်သည် ၎င်း၏ over-voltage ကန့်သတ်ချက်ကို ဦးစွာရောက်ရှိပြီး ပက်ကေ့ချ်တစ်ခုလုံး၏ အသုံးပြုနိုင်သောစွမ်းရည်ကို ကန့်သတ်မည်ဖြစ်သည်။ အမြန်ဆုံးအားကုန်စေသည့်ဆဲလ်သည် ၎င်း၏ဘေးကင်းသော ကန့်သတ်ချက်အောက်သို့ ကျဆင်းပြီး အရှိန်မြှင့်နှုန်းဖြင့် သက်တမ်းကုန်ဆုံးသွားမည်ဖြစ်သည်။ သင့်လျော်စွာသတ်မှတ်ထားသော BMS သည် နှစ်မျိုးလုံးကို ကာကွယ်ပေးပါသည်။
LiFePO4 BMS: မှန်ကန်သော ရွေးချယ်နည်းဘက်ထရီစီမံခန့်ခွဲမှုစနစ်သင့်ရဲ့အထုပ်အတွက်
LiFePO4 ဘက်ထရီထုပ်များတွင် စောစီးစွာပျက်စီးခြင်း၏ အဖြစ်အများဆုံးအကြောင်းရင်းများထဲမှ တစ်ခုဖြစ်ပြီး ရှောင်ရှားရန် အလွယ်ကူဆုံးပြဿနာများထဲမှ တစ်ခုဖြစ်သည်။ ဤလမ်းညွှန်ချက်သည် LiFePO4 BMS သည် ဘာလုပ်သည်၊ မည်သည့်သတ်မှတ်ချက်များသည် သင့်အပလီကေးရှင်းအတွက် အရေးကြီးသည်၊ နှင့် ပံ့ပိုးမှုလက်မှတ်အများစုကို ကျွန်ုပ်တို့ထံ ပို့ဆောင်ပေးသည့် တပ်ဆင်မှုအမှားများကို မည်သို့ရှောင်ရှားရမည်ကို သင့်အား လမ်းညွှန်ပေးပါသည်။
အဓိကကာကွယ်မှုလုပ်ဆောင်ချက်များ — တစ်ခုချင်းစီလုပ်ဆောင်သည်များ
ယုံကြည်စိတ်ချရသော LiFePO4 BMS တိုင်းသည် ဤကာကွယ်မှုအလွှာခြောက်လွှာကို စံအဖြစ် ဖုံးအုပ်ထားသည်။ သင်အကဲဖြတ်နေသော BMS တွင် ၎င်းတို့ထဲမှ တစ်ခုခု ပျောက်ဆုံးနေပါက ဆက်လက်လုပ်ဆောင်ပါ။
| ကာကွယ်မှု | ၎င်းကို လှုံ့ဆော်ပေးသောအရာ | အဘယ်ကြောင့် အရေးကြီးသနည်း |
| ဗို့အားလွန်ကဲမှုကာကွယ်မှု (OVP) | အားသွင်းနေစဉ်အတွင်း ဆဲလ်ဗို့အား ~3.65 V အထက်သို့ မြင့်တက်လာသည် | အလွန်အကျွံအားသွင်းခြင်း၊ electrolyte ပြိုကွဲခြင်းနှင့် capacity ကျဆင်းခြင်းကို ကာကွယ်ပေးသည် |
| ဗို့အားနိမ့်ကာကွယ်မှု (UVP) | ဆဲလ်ဗို့အားသည် အားထုတ်လွှတ်ချိန်တွင် ~2.50 V အောက်သို့ ကျဆင်းသွားသည် | မပြောင်းလဲနိုင်သော ဆဲလ်ပျက်စီးမှုကို ဖြစ်စေသော နက်ရှိုင်းသော ထုတ်လွှတ်မှုကို ကာကွယ်ပေးသည် |
| လျှပ်စီးကြောင်းလွန်ကဲမှုကာကွယ်မှု (OCP) | လျှပ်စီးကြောင်းသည် သတ်မှတ်ထားသော ကန့်သတ်ချက်ထက် ကျော်လွန်နေသည် | FET များ၊ busbar များနှင့် cell tab များကို အပူဒဏ်မှ ကာကွယ်ပေးသည် |
| ရှော့တ်-ဆားကစ် ကာကွယ်မှု (SCP) | ရုတ်တရက် လျှပ်စီးကြောင်း မြင့်တက်မှုကို တွေ့ရှိခြင်း (မိုက်ခရိုစက္ကန့် တုံ့ပြန်မှု) | မီးလောင်ခြင်း သို့မဟုတ် လေဝင်လေထွက်မကောင်းခြင်း မဖြစ်ပွားမီ hard fault ကြောင့် pack ကို ပိတ်လိုက်သည် |
| အပူချိန်လွန်ကဲမှုကာကွယ်မှု (OTP) | ဆဲလ် သို့မဟုတ် MOSFET အပူချိန်သည် ကန့်သတ်ချက်ထက် ကျော်လွန်နေသည် | အပူကြောင့် ယိုယွင်းပျက်စီးမှု မြန်ဆန်လာခြင်းမပြုမီ အားသွင်းခြင်း သို့မဟုတ် အားကုန်ခြင်းကို ရပ်တန့်စေသည် |
| ဆဲလ်ဟန်ချက်ညီစေခြင်း | ဆဲလ်များအကြား ဗို့အားပျံ့နှံ့မှုကို ထောက်လှမ်းတွေ့ရှိ | အပြည့်အဝ ပက်ကေ့ချ်စွမ်းရည်ကို အသုံးပြုနိုင်ရန် အားသွင်းမှုအခြေအနေကို ညီမျှစေသည် |
မှတ်ချက်- တိကျသော trigger thresholds (ဥပမာ OVP အတွက် 3.65 V) ကို BMS ချိန်ညှိမှုအတွင်း ပြင်ဆင်သတ်မှတ်ပြီး မော်ဒယ်များအလိုက် ကွဲပြားပါသည်။ သင်မှာယူနေသော သီးခြား SKU အတွက် datasheet ကို အမြဲစစ်ဆေးပါ။

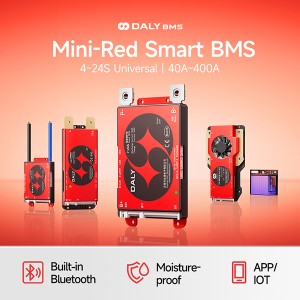

Daly BMS LiFePO4 ထုတ်ကုန်အမျိုးအစား — နည်းပညာဆိုင်ရာခြုံငုံသုံးသပ်ချက်
Daly BMS LiFePO4 မိသားစုသည် 12V DIY packs များမှ 48V+ စက်မှုနှင့် စွမ်းအင်သိုလှောင်မှုစနစ်များအထိ ပုံစံအမျိုးမျိုးကို လွှမ်းခြုံထားသည်။ မော်ဒယ်အုပ်စုအလိုက် အဓိက parameters များ-
| ကန့်သတ်ချက် | အကွာအဝေး / ရွေးချယ်စရာများ | မှတ်စုများ |
| ဘက်ထရီ ဓာတုဗေဒ | LiFePO4 (LFP) | သီးသန့် LFP ဗို့အားချိန်ညှိခြင်း၊ Li-ion / LTO အတွက် သီးခြားမော်ဒယ်များ |
| စီးရီးဆဲလ်အရေအတွက် (S) | ၄ ခု · ၈ ခု · ၁၂ ခု · ၁၆ ခု · ၂၀ ခု · ၂၄ ခု | 12V · 24V · 36V · 48V · 60V · 72V အမည်ခံ pack voltage များကို လွှမ်းခြုံထားသည် |
| စဉ်ဆက်မပြတ် လက်ရှိအဆင့်သတ်မှတ်ချက် | ၂၀A — ၂၀၀A (မော်ဒယ်ပေါ်မူတည်သည်) | သင့်ရဲ့ အမြင့်ဆုံး စဉ်ဆက်မပြတ် ဝန်အား လျှပ်စီးကြောင်းရဲ့ ≥110% မှာ အမြဲတမ်း အရွယ်အစား ထားရှိပါ |
| ဟန်ချက်ညီနည်းလမ်း | Passive balancing (စံ) / Active balancing (အဆင့်မြှင့်တင်မှု) | 100Ah အထက် အထုပ်များ သို့မဟုတ် မကြာခဏ တစ်စိတ်တစ်ပိုင်း လည်ပတ်မှုအတွက် တက်ကြွသော ဟန်ချက်ညီမှုကို ဦးစားပေးသည် |
| ဆက်သွယ်ရေး အင်တာဖေ့စ် | UART · RS485 · ဘလူးတုသ် (Smart BMS မော်ဒယ်များ) | သင့်အင်ဗာတာ/အားသွင်းကိရိယာသည် အချိန်နှင့်တပြေးညီ SOC သို့မဟုတ် ဆဲလ်ဒေတာ လိုအပ်ပါက လိုအပ်သည် |
| အိမ်ရာရွေးချယ်စရာများ | စံ / ကွန်ဖော်မယ်လ် အလွှာပါး / တောင်းဆိုမှုအရ IP67 | ပြင်ပ၊ ရေကြောင်းနှင့် စက်မှုလုပ်ငန်းဆိုင်ရာပတ်ဝန်းကျင်များတွင် IP အဆင့်သတ်မှတ်ချက်မြင့်မားရန် လိုအပ်ပါသည်။ |
| OEM / ODM | ရရှိနိုင်ပါသည် | စိတ်ကြိုက် firmware၊ labeling၊ housing နှင့် protocol integration တို့ကို ပံ့ပိုးပေးထားသည် |
မော်ဒယ်အလိုက် ဒေတာစာရွက်များနှင့် လက်ရှိသတ်မှတ်ချက်စာရွက်စာတမ်းများအတွက် dalybms.com သို့ ဝင်ရောက်ကြည့်ရှုပါ သို့မဟုတ် ကျွန်ုပ်တို့၏ နည်းပညာအဖွဲ့ကို တိုက်ရိုက်ဆက်သွယ်ပါ။
မှန်ကန်သော LiFePO4 BMS ကို ရွေးချယ်နည်း — အဆင့် ၅ ဆင့် လုပ်ငန်းစဉ်
ဤအဆင့်ငါးဆင့်ကို အစီအစဉ်အတိုင်း လုပ်ဆောင်ပါ။ ၎င်းတို့ထဲမှ တစ်ခုခုကို ကျော်သွားခြင်းသည် မကိုက်ညီမှုများ ဖြစ်ပေါ်ရခြင်း၏ အကြောင်းရင်းဖြစ်သည်။
အဆင့် ၁ — သင့်ဆဲလ်များကို စီးရီးအလိုက် ရေတွက်ပါ (S အရေအတွက်)
S ရေတွက်မှုသည် BMS မော်ဒယ်ကို ဆုံးဖြတ်ပေးသည်။ LiFePO4 ဆဲလ်တစ်ခုစီတွင် 3.2 V ၏ အမည်ခံဗို့အားရှိသည်။ ၎င်းတို့ကို ပေါင်းထည့်လိုက်လျှင်-
- 4S = 12.8 V အမည်ခံ → စံ 12V စနစ်
- 8S = ၂၅.၆ ဗို့ အမည်ခံ → စံ ၂၄ ဗို့ စနစ်
- 16S = 51.2 V အမည်ခံ → စံ 48V စနစ်
- 24S = 76.8 V အမည်ခံ → စံ 72V စနစ်
မှားယွင်းသော S ရေတွက်မှုအတွက် အဆင့်သတ်မှတ်ထားသော BMS သည် ဆဲလ်ဗို့အားများကို မှန်ကန်စွာဖတ်ရှုရန် ပျက်ကွက်ခြင်း သို့မဟုတ် မှားယွင်းသော အကာအကွယ် ကန့်သတ်ချက်များကို အသုံးမပြုနိုင်ခြင်း ဖြစ်နိုင်သည်။ ဖြေရှင်းနည်း မရှိပါ။ S ရေတွက်မှုသည် တစ်ထပ်တည်း ကိုက်ညီရမည်။
အဆင့် ၂ — သင်၏ စဉ်ဆက်မပြတ် လက်ရှိလိုအပ်ချက်ကို ဆုံးဖြတ်ပါ
တစ်ပြိုင်နက်တည်း လည်ပတ်နိုင်သော ဝန်အားလုံး၏ nameplate current ကို ပေါင်းထည့်ပါ။ surge အတွက် 10–20% margin ကို အပေါ်မှ ထည့်ပါ။ ထိုစုစုပေါင်းအထက်တွင် ရရှိနိုင်သော နောက် BMS current rating ကို ရွေးချယ်ပါ။ ဥပမာ- 24V စနစ်ပေါ်ရှိ 2,000W inverter သည် full load တွင် ခန့်မှန်းခြေအားဖြင့် 83A ဆွဲယူသည် — 100A BMS သည် မှန်ကန်သော အနည်းဆုံးရွေးချယ်မှုဖြစ်သည်။
ပျမ်းမျှဝန်အားပေါ်တွင် အရွယ်အစားမသတ်မှတ်ပါနှင့်။ BMS သည် အဆိုးဆုံးအခြေအနေတွင် တစ်ပြိုင်နက်တည်းဝန်အားကို ခလုတ်မတိုက်ဘဲ ကိုင်တွယ်ရမည်။
အဆင့် ၃ — Passive နှင့် Active Balancing အကြား ဆုံးဖြတ်ပါ
Passive balancing သည် resistor မှတစ်ဆင့် SOC မြင့်မားသောဆဲလ်များရှိ အပိုအားသွင်းမှုကို လောင်ကျွမ်းစေသည်။ ၎င်းသည် အလုပ်လုပ်သော်လည်း နှေးကွေးပြီး အပူကိုထုတ်ပေးသည်။ Active balancing သည် inductors သို့မဟုတ် capacitors များကို အသုံးပြု၍ မြင့်မားသော SOC ဆဲလ်များမှ low-SOC ဆဲလ်များသို့ အားသွင်းမှုကို inductors သို့မဟုတ် capacitors များကို အသုံးပြု၍ လွှဲပြောင်းပေးသည် - ပိုမိုမြန်ဆန်၊ ပိုမိုစွမ်းအင်ချွေတာပြီး ကြီးမားသော pack များအတွက် ပိုကောင်းသည်။
သင့်အထုပ်သည် 100Ah အထက်တွင်ရှိပါက၊ မကြာခဏ တစ်စိတ်တစ်ပိုင်းလည်ပတ်မှုရှိပါက (နေရောင်ခြည်စွမ်းအင်သုံး အသုံးချမှုများ)၊ သို့မဟုတ် အပူကို စိုးရိမ်ရသည့် ပိတ်ထားသောနေရာတွင် ရှိနေပါက၊ တက်ကြွသောဟန်ချက်ညီမှုသည် ပိုမိုကောင်းမွန်သော ရင်းနှီးမြှုပ်နှံမှုဖြစ်သည်။
အဆင့် ၄ — သင့်စနစ်က မည်သည့်ဆက်သွယ်ရေး လိုအပ်သည်ကို စစ်ဆေးပါ
သင့်ရဲ့ inverter၊ solar charge controller ဒါမှမဟုတ် monitoring platform က real-time battery data — state of charge, cell voltages, temperature, alarm flags — တွေ လိုအပ်ရင် ကိုက်ညီတဲ့ interface ပါတဲ့ BMS လိုအပ်ပါတယ်။ RS485 က 48V inverter system အများစုအတွက် standard ပါ။ Bluetooth က DIY နဲ့ mobile monitoring ကို လွှမ်းခြုံထားပါတယ်။ inverter အချို့က CAN bus ဒါမှမဟုတ် proprietary protocol လိုအပ်ပါတယ်။ မှာယူမှုမပြုလုပ်ခင် compatibility ကို အတည်ပြုပါ။
အဆင့် ၅ — ပတ်ဝန်းကျင်အဆင့်သတ်မှတ်ချက်ကို အတည်ပြုပါ
အိမ်တွင်းခြောက်သွေ့သောနေရာတွင် တပ်ဆင်ထားသော BMS သည် အထူးအိမ်ရာမလိုအပ်ပါ။ လှေပေါ်ရှိ၊ အပြင်ဘက်ဗီရို သို့မဟုတ် အင်ဂျင်ခန်းတွင်ရှိသော BMS သည် အနည်းဆုံး conformal coating လိုအပ်ပြီး အကောင်းဆုံးမှာ IP67 အဆင့်သတ်မှတ်ချက်ရှိသော အိမ်ရာဖြစ်ရန် လိုအပ်ပါသည်။ အပြင်ဘက်နှင့် ရေကြောင်းတပ်ဆင်မှုများတွင် BMS ပျက်ကွက်ရခြင်း၏ အဖြစ်အများဆုံးအကြောင်းရင်းမှာ အစိုဓာတ်ဝင်ရောက်ခြင်းဖြစ်သည်။
