Standard & Smart 3S BMS ဝါယာကြိုးချိတ်ဆက်မှု သင်ခန်းစာ -- အောက်ခြေတွင် ဗီဒီယိုသင်ကြားခြင်း
ဥပမာအနေနဲ့ 3S12P 18650 ဘက်ထရီထုပ်ကို ယူပါ။

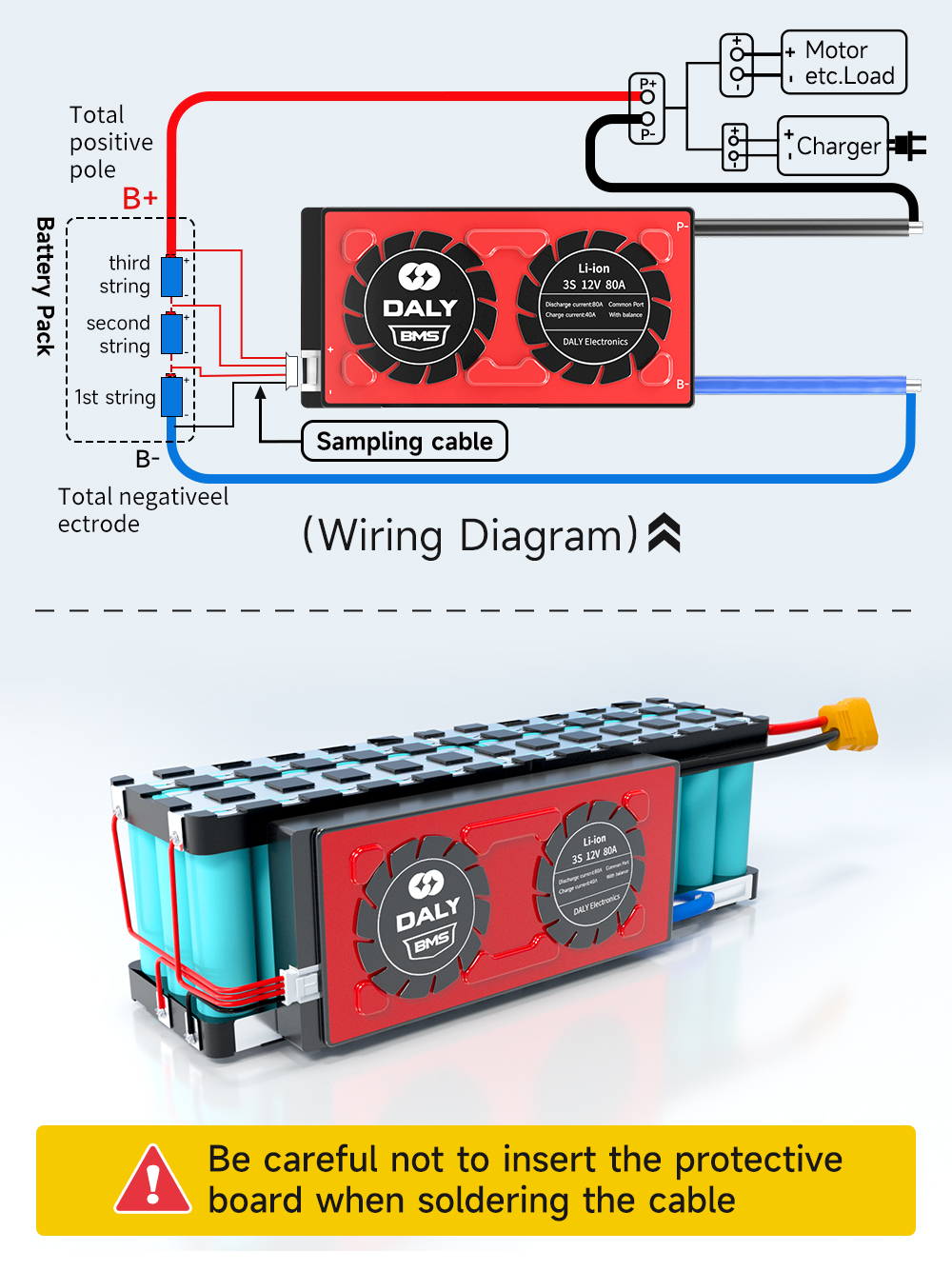

ကေဘယ်လ်ကို ဂဟေဆက်သည့်အခါ အကာအကွယ်ဘုတ်ကို မထည့်မိစေရန် သတိထားပါ။

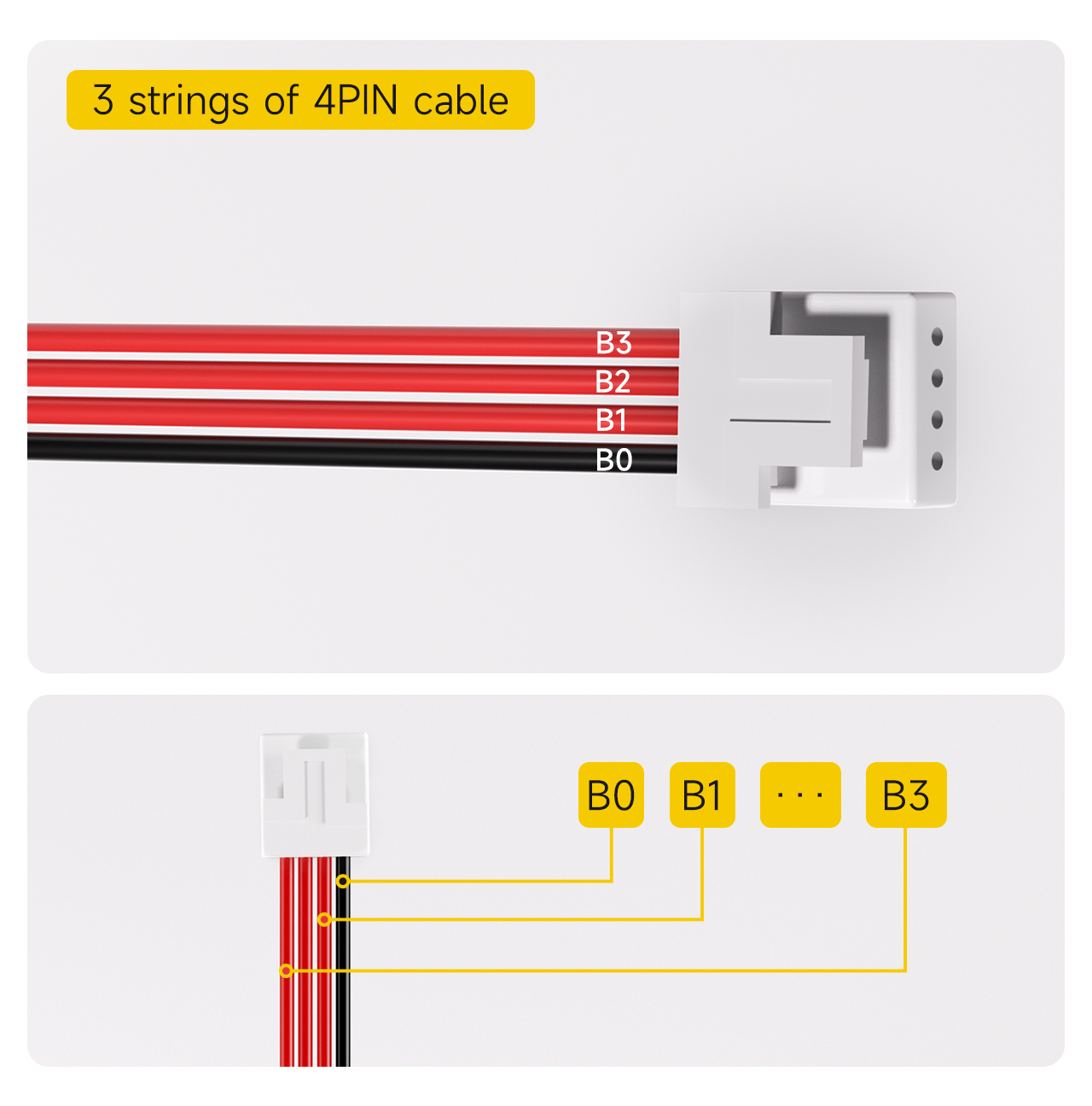

၁။ နမူနာယူမျဉ်းများ၏ အစီအစဉ်ကို မှတ်သားပါ။
4PIN ကြိုး ၃ ချောင်း
မှတ်ချက်- 3-string အကာအကွယ်ဘုတ် ဖွဲ့စည်းမှုအတွက် ပုံသေနမူနာကြိုးမှာ 4PIN ဖြစ်သည်။
၁။ အနက်ရောင်ကြိုးကို B0 အဖြစ် မှတ်သားပါ။
၂။ အနက်ရောင်ကြိုးဘေးရှိ ပထမဆုံးအနီရောင်ကြိုးကို B1 အဖြစ် မှတ်သားထားသည်။
... (စသည်ဖြင့် အစဉ်လိုက် မှတ်သားထားသည်)
၄။ B3 အဖြစ် မှတ်သားထားသော နောက်ဆုံး အနီရောင်ကြိုးအထိ။

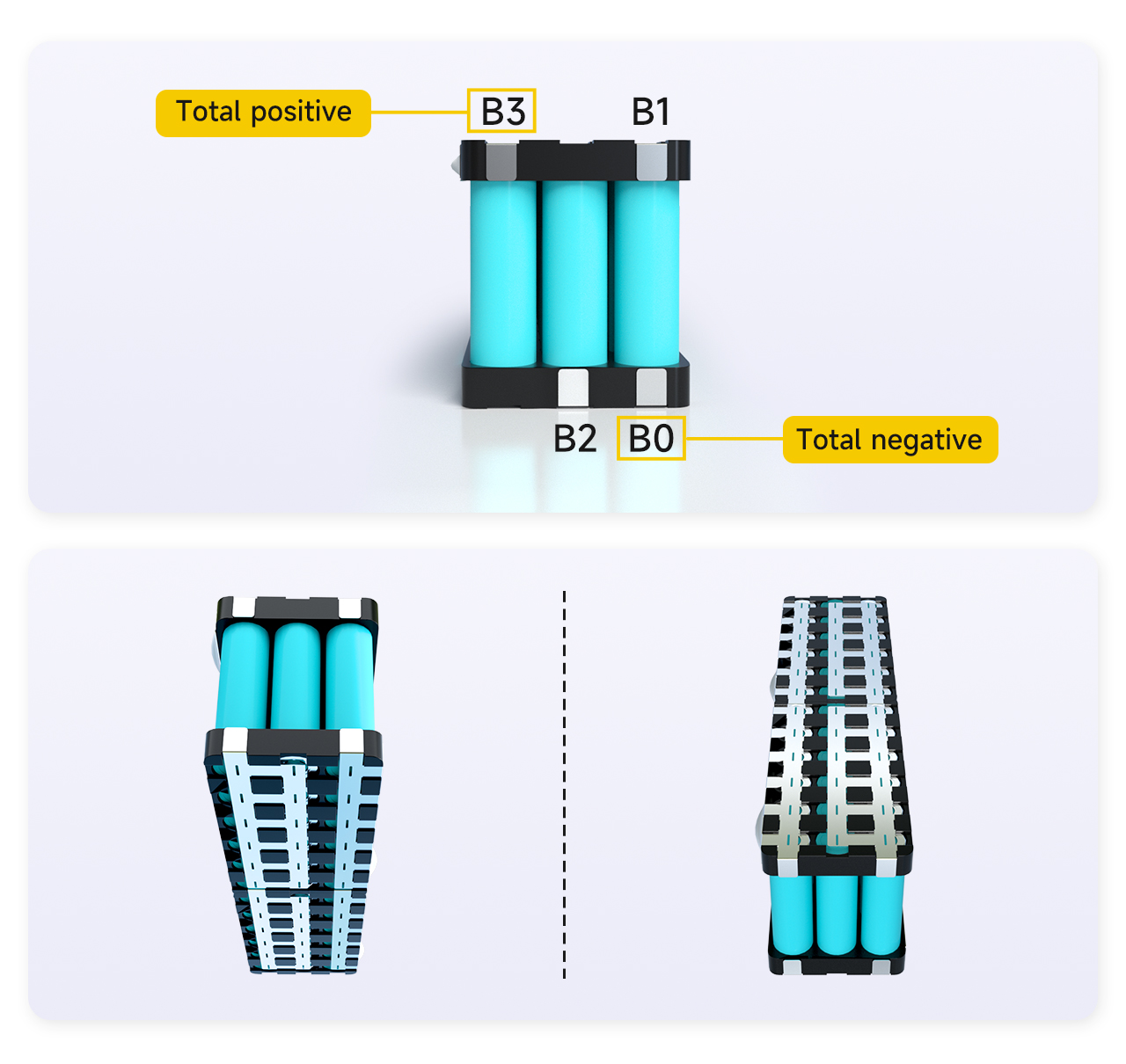

၂။ ဘက်ထရီဂဟေဆက်သည့်နေရာများ၏ အစီအစဉ်ကို မှတ်သားပါ။
ကြိုးရဲ့ သက်ဆိုင်ရာ ဂဟေဆက်ရာနေရာရဲ့ နေရာကို ရှာပါ၊ ဘက်ထရီပေါ်က သက်ဆိုင်ရာနေရာရဲ့ နေရာကို အရင်မှတ်သားပါ
၁။ ဘက်ထရီထုပ်၏ စုစုပေါင်းအနုတ်ဝင်ပေါက်ကို B0 အဖြစ် မှတ်သားထားသည်။
၂။ ဘက်ထရီပထမကြိုး၏ အပေါင်းဝင်ရိုးနှင့် ဘက်ထရီဒုတိယကြိုး၏ အနုတ်ဝင်ရိုးကြား ချိတ်ဆက်မှုကို B1 အဖြစ် မှတ်သားထားသည်။
၃။ ဘက်ထရီဒုတိယကြိုး၏ အပေါင်းဝင်ရိုးနှင့် ဘက်ထရီတတိယကြိုး၏ အနုတ်ဝင်ရိုးကြား ချိတ်ဆက်မှုကို B2 အဖြစ် မှတ်သားထားသည်။
၄။ တတိယမြောက် ဘက်ထရီကြိုး၏ အပေါင်းလျှပ်ကူးပစ္စည်းကို B3 အဖြစ် အမှတ်အသားပြုထားသည်။
မှတ်ချက်- ဘက်ထရီထုပ်တွင် စုစုပေါင်း ကြိုး ၃ ချောင်းရှိသောကြောင့် B3 သည် ဘက်ထရီထုပ်၏ စုစုပေါင်း အပေါင်းဝင်ရိုးစွန်းလည်းဖြစ်သည်။ B3 သည် ဘက်ထရီထုပ်၏ စုစုပေါင်း အပေါင်းအဆင့်မဟုတ်ပါက အမှတ်အသားပြုသည့် အစီအစဉ်မှားယွင်းနေကြောင်း သက်သေပြပြီး ထပ်မံစစ်ဆေးပြီး အမှတ်အသားပြုရပါမည်။

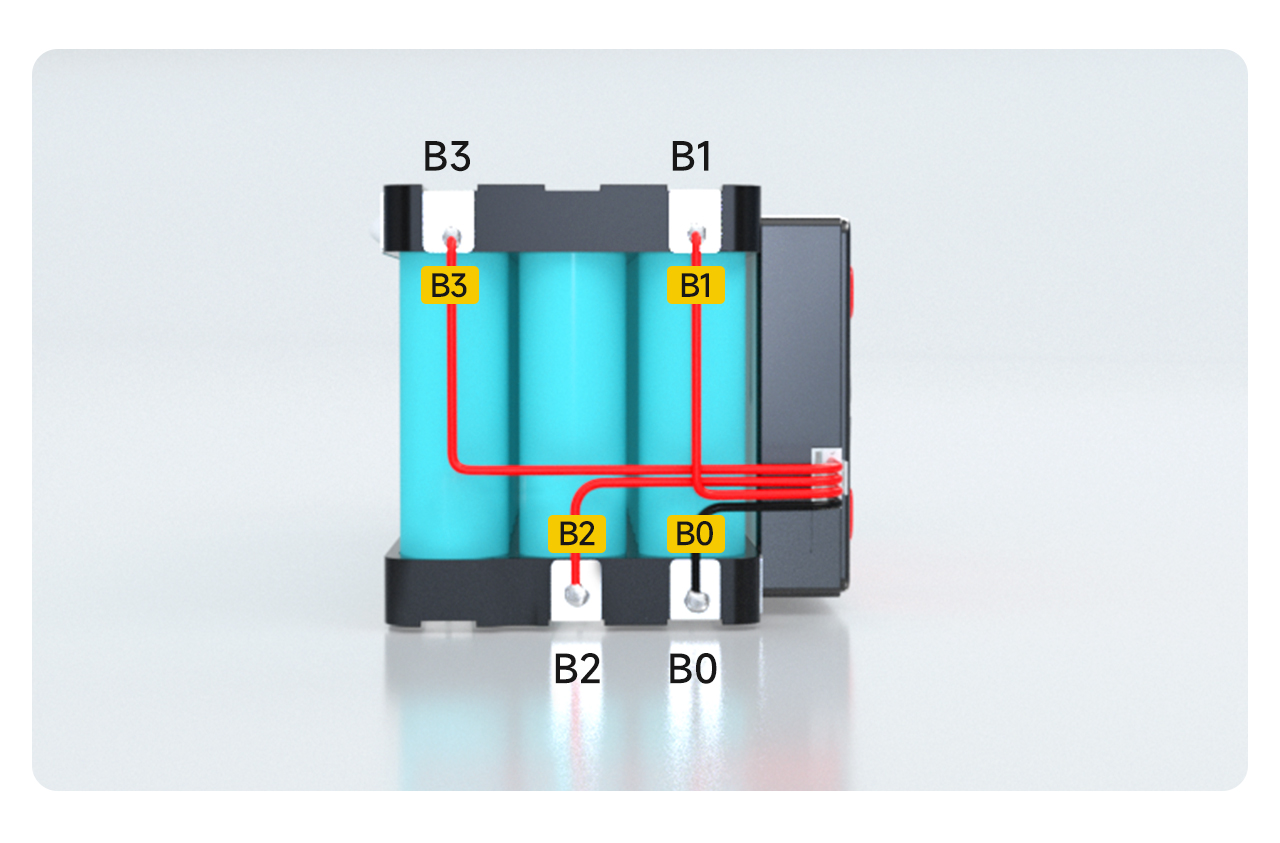

၃။ ဂဟေဆက်ခြင်းနှင့် ဝါယာကြိုးချိတ်ခြင်း
၁။ ကြိုး၏ B0 ကို ဘက်ထရီ၏ B0 နေရာတွင် ဂဟေဆက်ထားသည်။
၂။ ကြိုး B1 ကို ဘက်ထရီ၏ B1 နေရာတွင် ဂဟေဆက်ထားသည်။
၃။ ကေဘယ်လ် B2 ကို ဘက်ထရီ၏ B2 နေရာတွင် ဂဟေဆက်ထားသည်။
၄။ ကေဘယ်လ် B3 ကို ဘက်ထရီ၏ B3 နေရာတွင် ဂဟေဆက်ထားသည်။

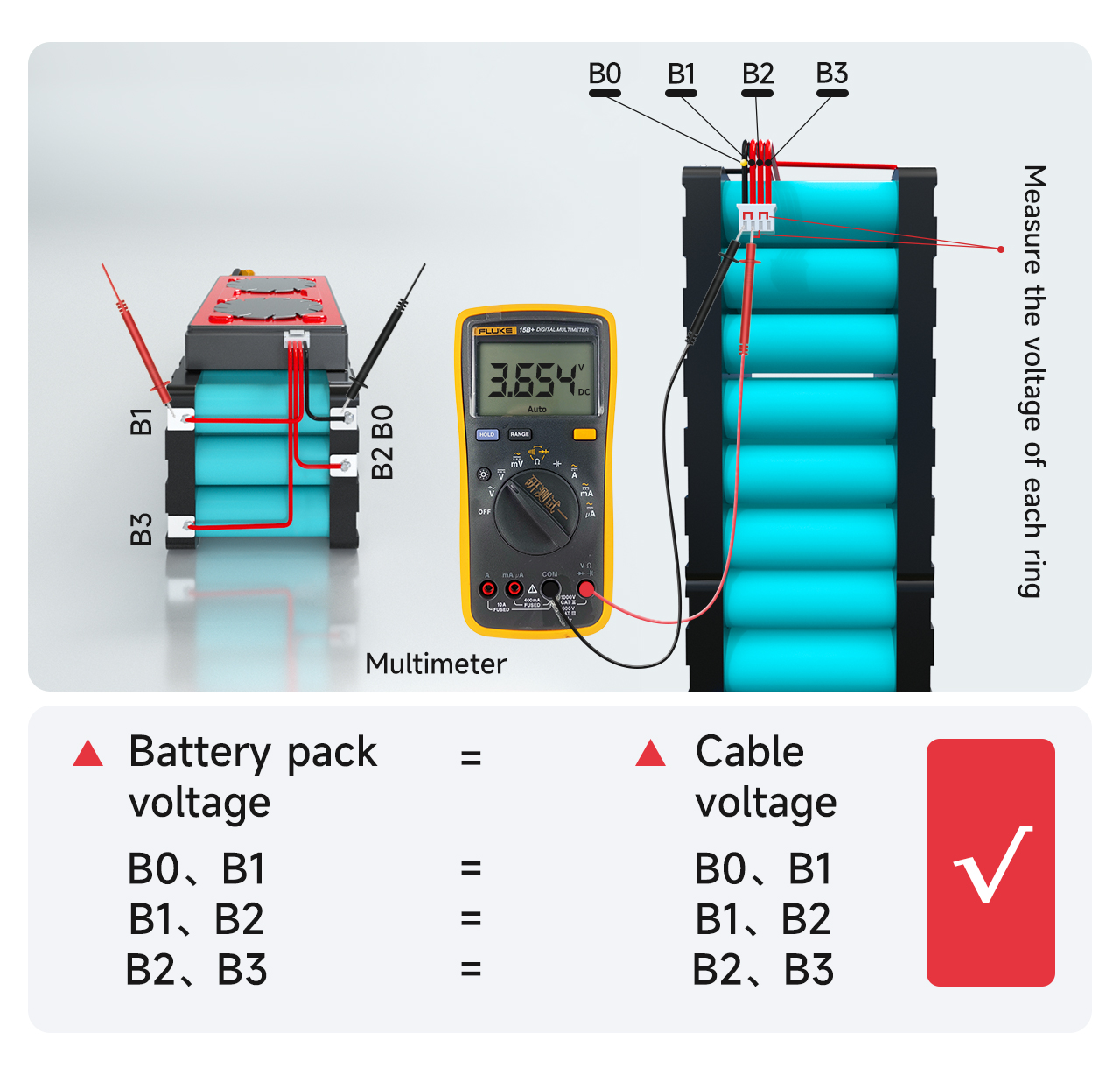

၄။ ဗို့အားရှာဖွေခြင်း
ကြိုးများမှ မှန်ကန်သောဗို့အားကို စုဆောင်းထားကြောင်း အတည်ပြုရန်အတွက် အနီးနားရှိ ကြိုးများကြားရှိ ဗို့အားကို မာလ်တီမီတာဖြင့် တိုင်းတာပါ။
B0 မှ B1 အထိ ကြိုး၏ ဗို့အားသည် ဘက်ထရီထုပ် B0 မှ B1 အထိ ဗို့အားနှင့် ညီမျှခြင်း ရှိ၊ မရှိ တိုင်းတာပါ။ ညီမျှပါက ဗို့အားစုဆောင်းမှု မှန်ကန်ကြောင်း သက်သေပြပါတယ်။ မညီမျှပါက စုဆောင်းမှုလိုင်းသည် အားနည်းစွာ ဂဟေဆက်ထားကြောင်း သက်သေပြပြီး ကြိုးကို ပြန်လည်ဂဟေဆက်ရန် လိုအပ်ကြောင်း သက်သေပြပါတယ်။ ဥပမာအားဖြင့် အခြားကြိုးများ၏ ဗို့အားများကို မှန်ကန်စွာ စုဆောင်းထားခြင်း ရှိ၊ မရှိ တိုင်းတာပါ။
၂။ ကြိုးတစ်ချောင်းစီ၏ ဗို့အားကွာခြားချက်သည် 1V ထက် မပိုသင့်ပါ။ ၎င်းသည် 1V ထက် ကျော်လွန်ပါက ဝါယာကြိုးတွင် ပြဿနာတစ်ခုရှိနေကြောင်း ဆိုလိုပြီး ထောက်လှမ်းရန်အတွက် ယခင်အဆင့်ကို ပြန်လုပ်ရန် လိုအပ်ပါသည်။
၄။ ကာကွယ်ရေးဘုတ် အရည်အသွေး ထောက်လှမ်းခြင်း
အကာအကွယ်ဘုတ်ကို ပလပ်မထိုးမီ မှန်ကန်သောဗို့အားကို အမြဲရှာဖွေတွေ့ရှိကြောင်း သေချာပါစေ။

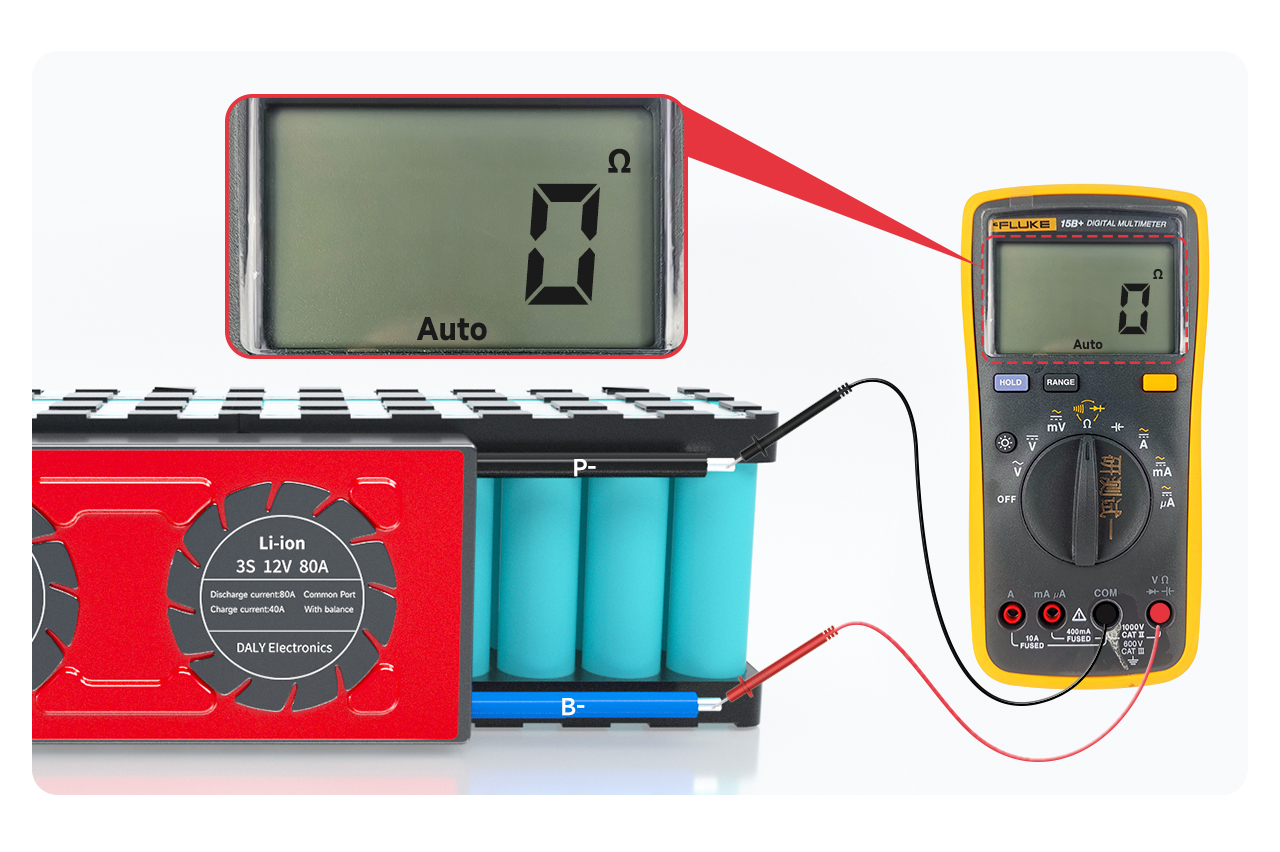

မာလ်တီမီတာကို အတွင်းပိုင်းခုခံမှုအဆင့်သို့ ချိန်ညှိပြီး B- နှင့် P- အကြား အတွင်းပိုင်းခုခံမှုကို တိုင်းတာပါ။ အတွင်းပိုင်းခုခံမှုကို ချိတ်ဆက်ထားပါက အကာအကွယ်ဘုတ်ကောင်းမွန်ကြောင်း သက်သေပြပါသည်။
မှတ်ချက်- အတွင်းပိုင်းခုခံမှုတန်ဖိုးကိုကြည့်ခြင်းဖြင့် လျှပ်ကူးမှုကို ဆုံးဖြတ်နိုင်သည်။ အတွင်းပိုင်းခုခံမှုတန်ဖိုးသည် 0Ω ဖြစ်ပြီး လျှပ်ကူးခြင်းကို ဆိုလိုသည်။ မာလ်တီမီတာ၏ အမှားကြောင့် ယေဘုယျအားဖြင့် 10Ω အောက်သည် လျှပ်ကူးခြင်းကို ဆိုလိုသည်။ မာလ်တီမီတာကို အချက်ပေးသံနှင့်လည်း ချိန်ညှိနိုင်သည်။ အချက်ပေးသံကို ကြားနိုင်သည်။
မှတ်ချက် -
၁။ ပျော့ပျောင်းသောခလုတ်ပါသည့် အကာအကွယ်ဘုတ်သည် ခလုတ်ပိတ်သည့်အခါ ခလုတ်၏ စီးကူးမှုကို အာရုံစိုက်ရန် လိုအပ်ပါသည်။
၂။ အကာအကွယ်ဘုတ်သည် လျှပ်စစ်မစီးဆင်းပါက နောက်တစ်ဆင့်ကို ရပ်တန့်ပြီး အရောင်းဝန်ထမ်းများထံ ဆက်သွယ်ပြီး လုပ်ဆောင်ရန် ဆက်သွယ်ပါ။
၄။ အထွက်လိုင်းကို ချိတ်ဆက်ပါ

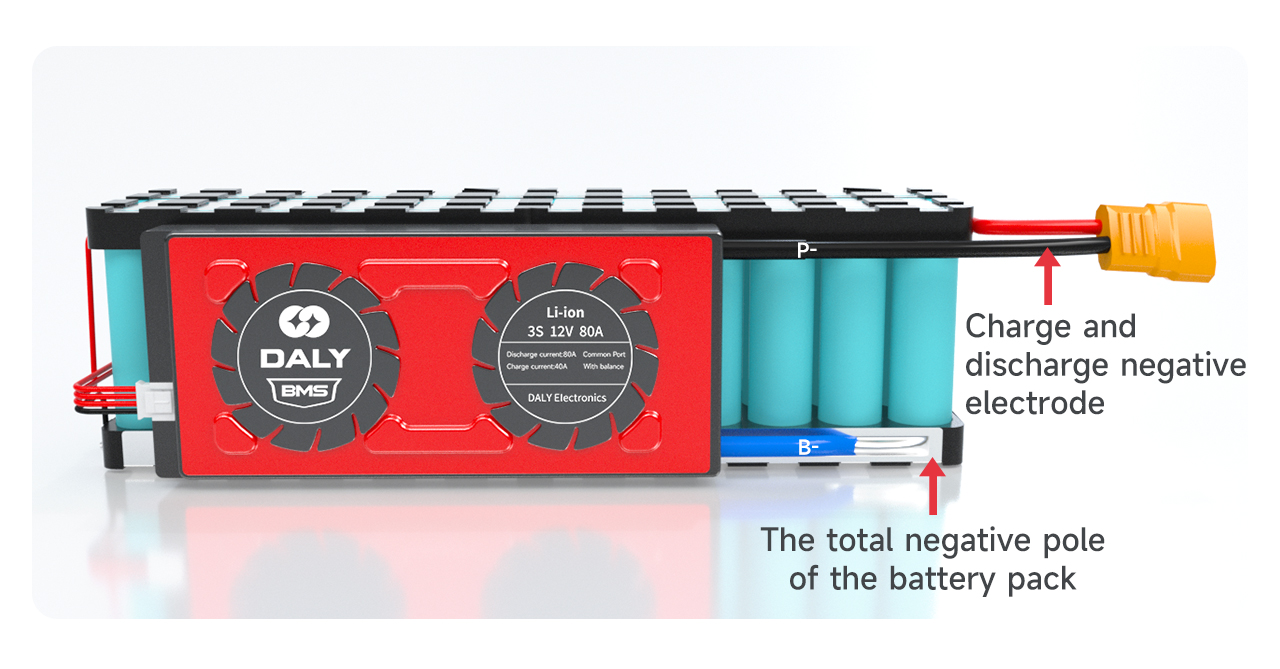

အကာအကွယ်ဘုတ် ပုံမှန်ဖြစ်ကြောင်း သေချာပြီးနောက်၊ အကာအကွယ်ဘုတ်ပေါ်ရှိ အပြာရောင် B- ဝါယာကြိုးကို ဘက်ထရီထုပ်၏ စုစုပေါင်းအနုတ် B- နှင့် ဂဟေဆက်ပါ။ အကာအကွယ်ဘုတ်ပေါ်ရှိ P- လိုင်းကို အားသွင်းနှင့် အားလျော့မှု၏ အနုတ်ဝင်ရိုးစွန်းနှင့် ဂဟေဆက်ပါ။

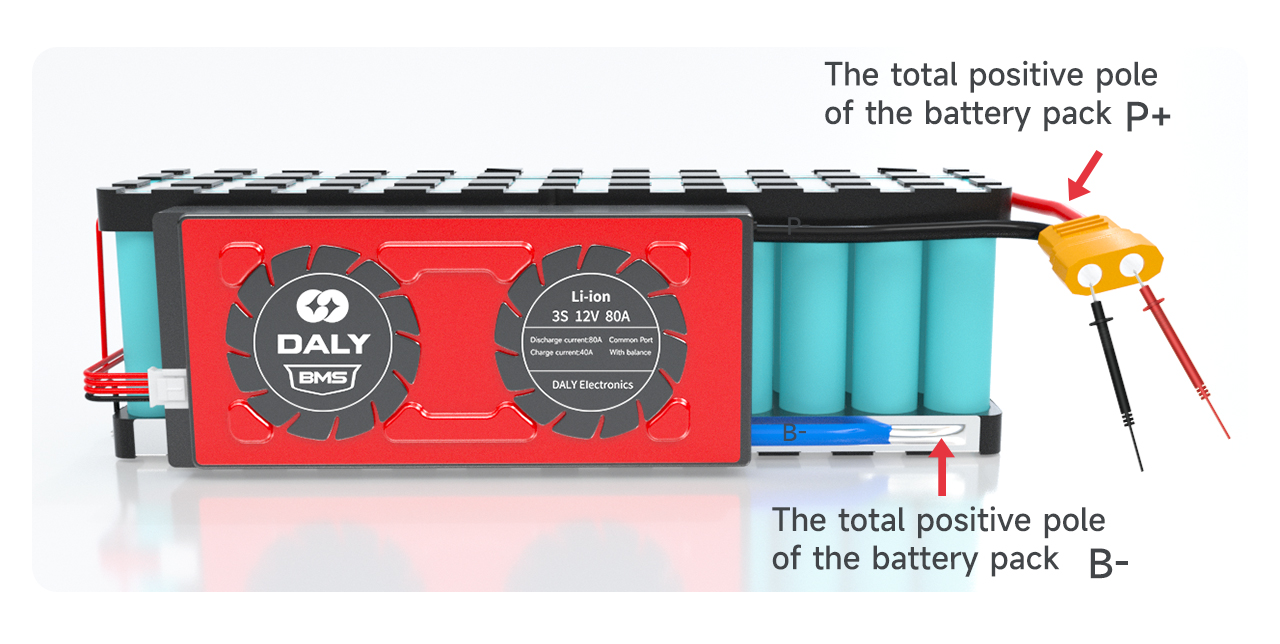

ဂဟေဆော်ပြီးနောက်၊ လွန်ကဲသောကာကွယ်မှုဘုတ်၏ဗို့အားသည် ဘက်ထရီဗို့အားနှင့် ကိုက်ညီမှုရှိမရှိ စစ်ဆေးပါ။

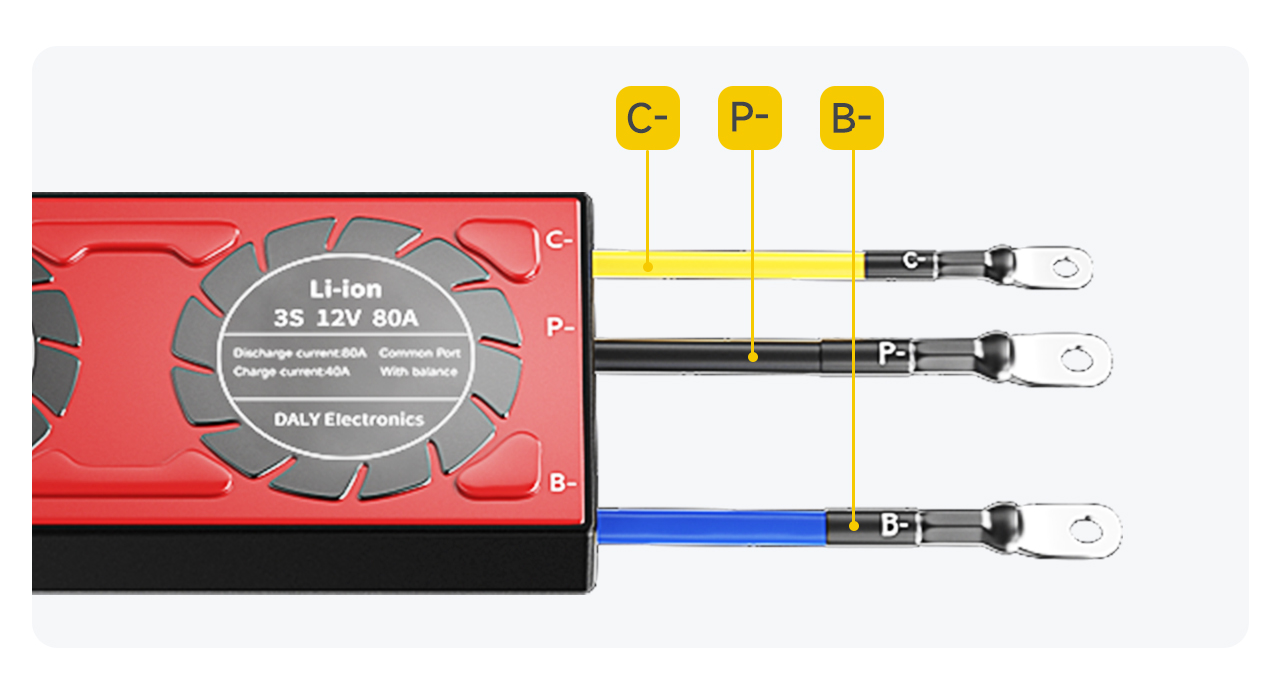

မှတ်ချက်- ခွဲထုတ်ကာကွယ်မှုဘုတ်၏ အားသွင်းပေါက်နှင့် ထုတ်လွှတ်ပေါက်ကို ခွဲထားပြီး အပို C-လိုင်း (များသောအားဖြင့် အဝါရောင်ဖြင့်ညွှန်ပြသည်) ကို အားသွင်းကိရိယာ၏ အနုတ်တိုင်နှင့် ချိတ်ဆက်ရန် လိုအပ်ပြီး P-လိုင်းကို ထုတ်လွှတ်မှု၏ အနုတ်တိုင်နှင့် ချိတ်ဆက်ထားသည်။

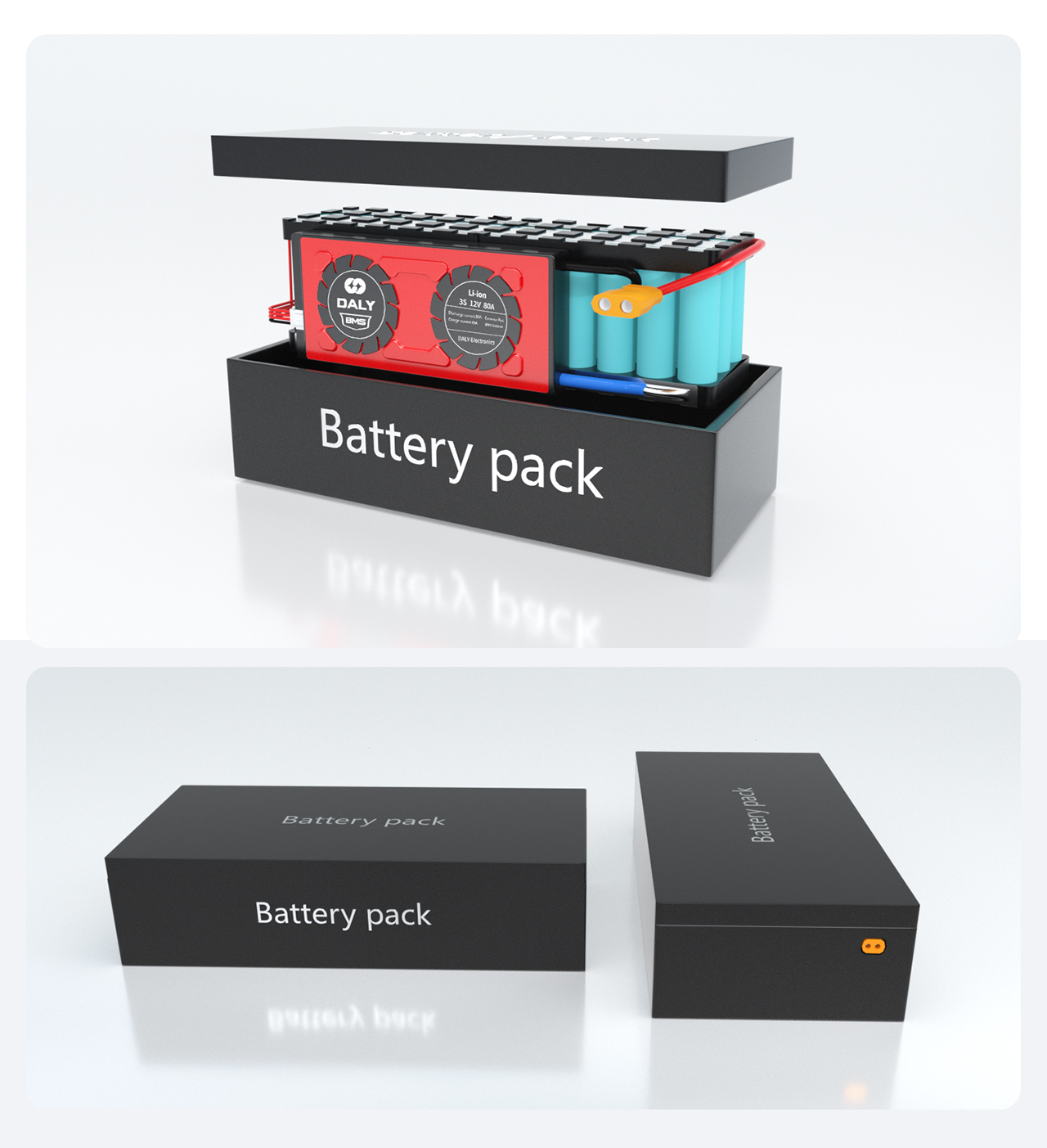

နောက်ဆုံးတွင် ဘက်ထရီပက်ကို ဘက်ထရီဘူးထဲတွင် ထည့်ပြီး ပြီးစီးသော ဘက်ထရီပက်ကို တပ်ဆင်ပါသည်။
