စံ & Smart 4s BMS ဝါယာကြိုးသင်ခန်းစာ
4 ယူပါS12p18650 ဥပမာတစ်ခုအဖြစ်ဘက်ထရီထုပ်

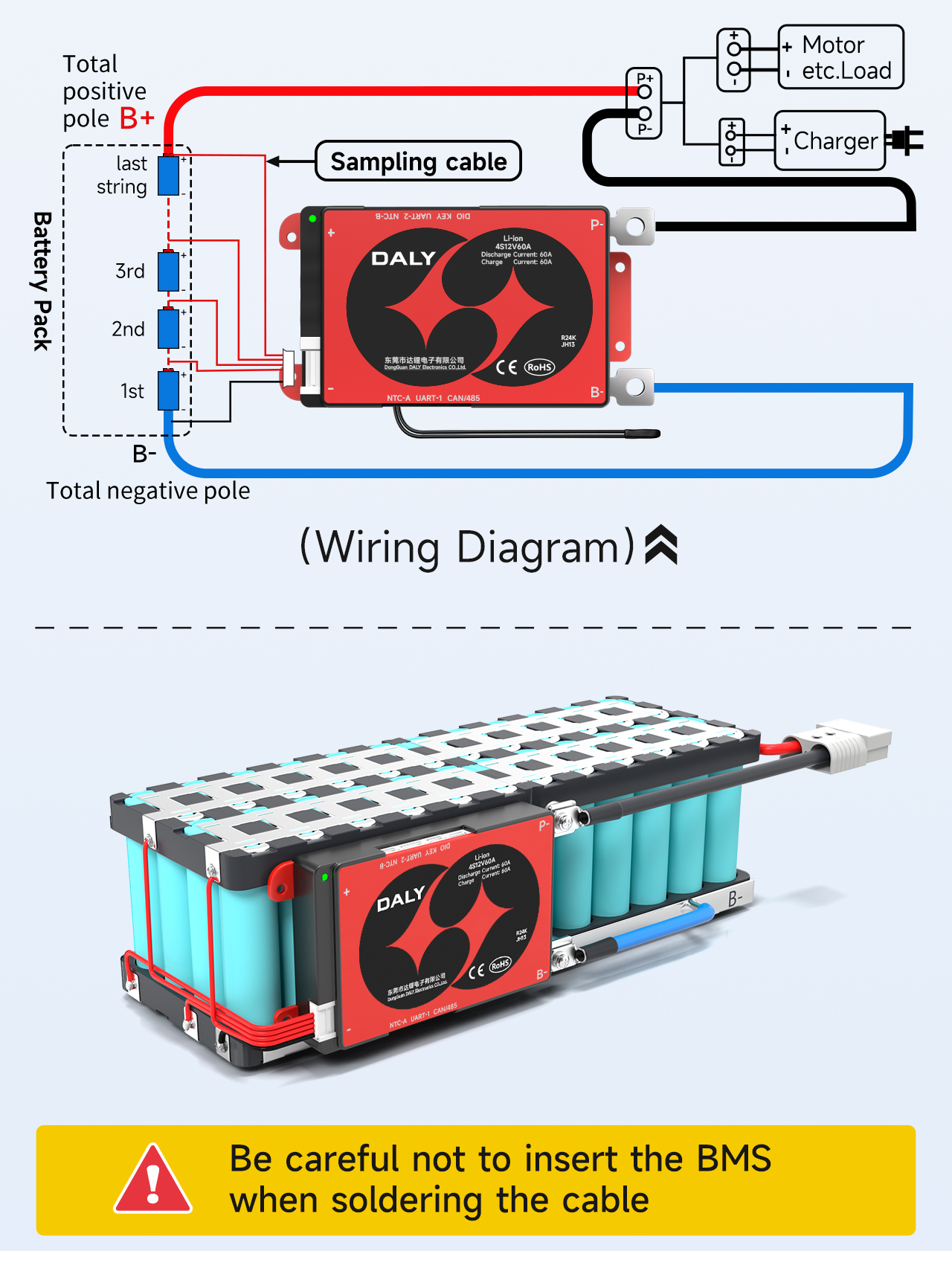

ကေဘယ်ကြိုးကိုဂဟေဆော်သည့်အခါအကာအကွယ်ဘုတ်ကိုမထည့်ရန်သတိထားပါ။
ⅰ။နမူနာလိုင်းများ၏အမိန့်ကိုမှတ်သားပါ

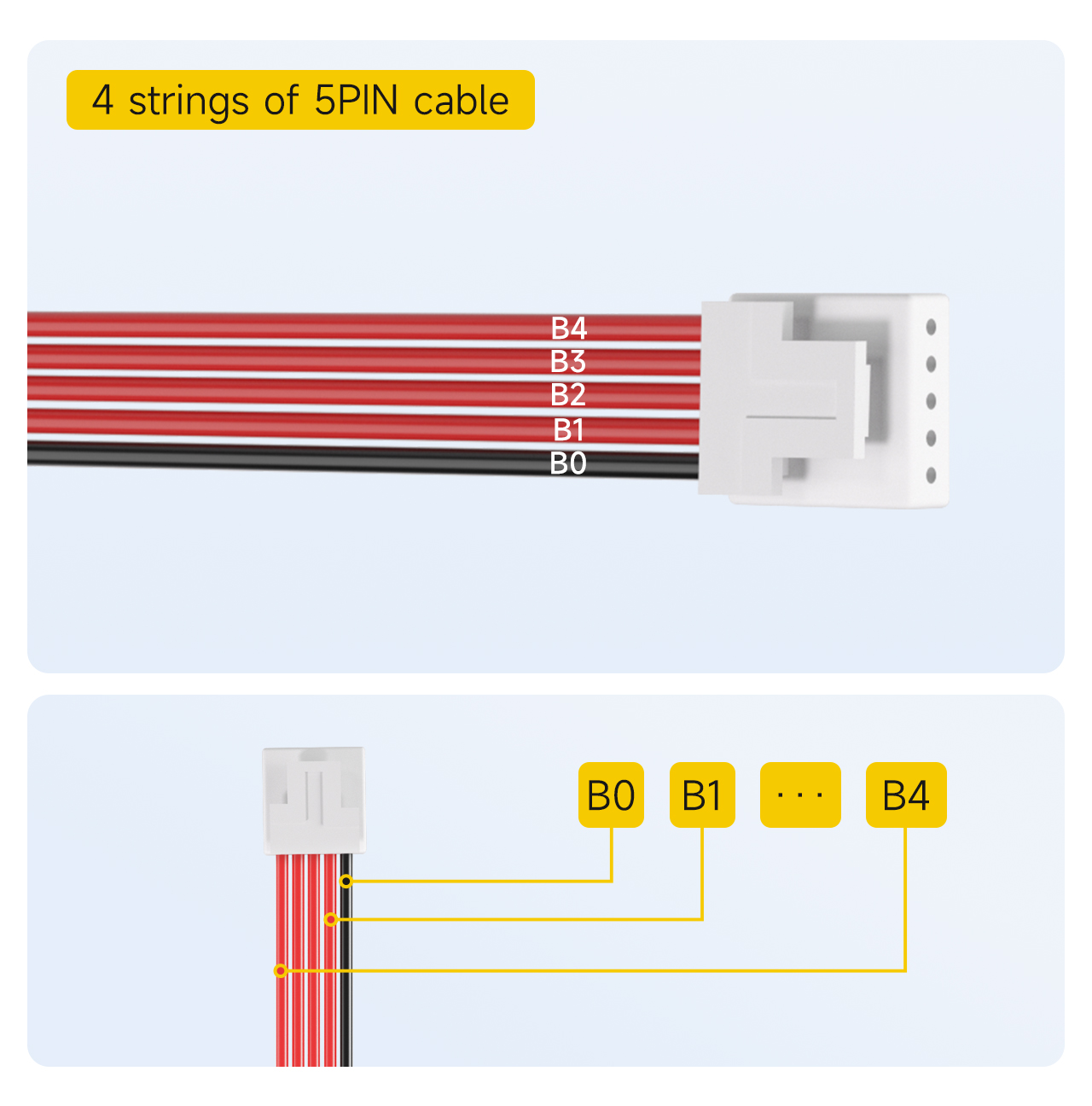

4နှင့်အတူ s bms 5PIN Cable
မှတ်ချက် - Default Sun-Cable ကိုအတွက်4-string ကာကွယ်စောင့်ရှောက်ရေးဘုတ်အဖွဲ့ configuration ကိုဖြစ်ပါတယ်5ပင်နံပါတ်။
1 ။ B0 အဖြစ်အနက်ရောင် cable ကိုမှတ်သားပါ။
2 ။ Black Cable ဘေးတွင်ပထမဆုံး Red Cable ကို B1 ဟုမှတ်သားထားသည်။
... (ဒီတော့ဒီတော့ဒါကိုနောက်ဆက်တွဲအမှတ်အသားပြုသည်)
5။ နောက်ဆုံးအနီရောင် cable ကိုခအဖြစ်မှတ်သားသည်အထိ4.
ⅱ။ဘက်ထရီဂဟေဗေးနီးယား၏အစဉ်ကိုမှတ်သားပါ

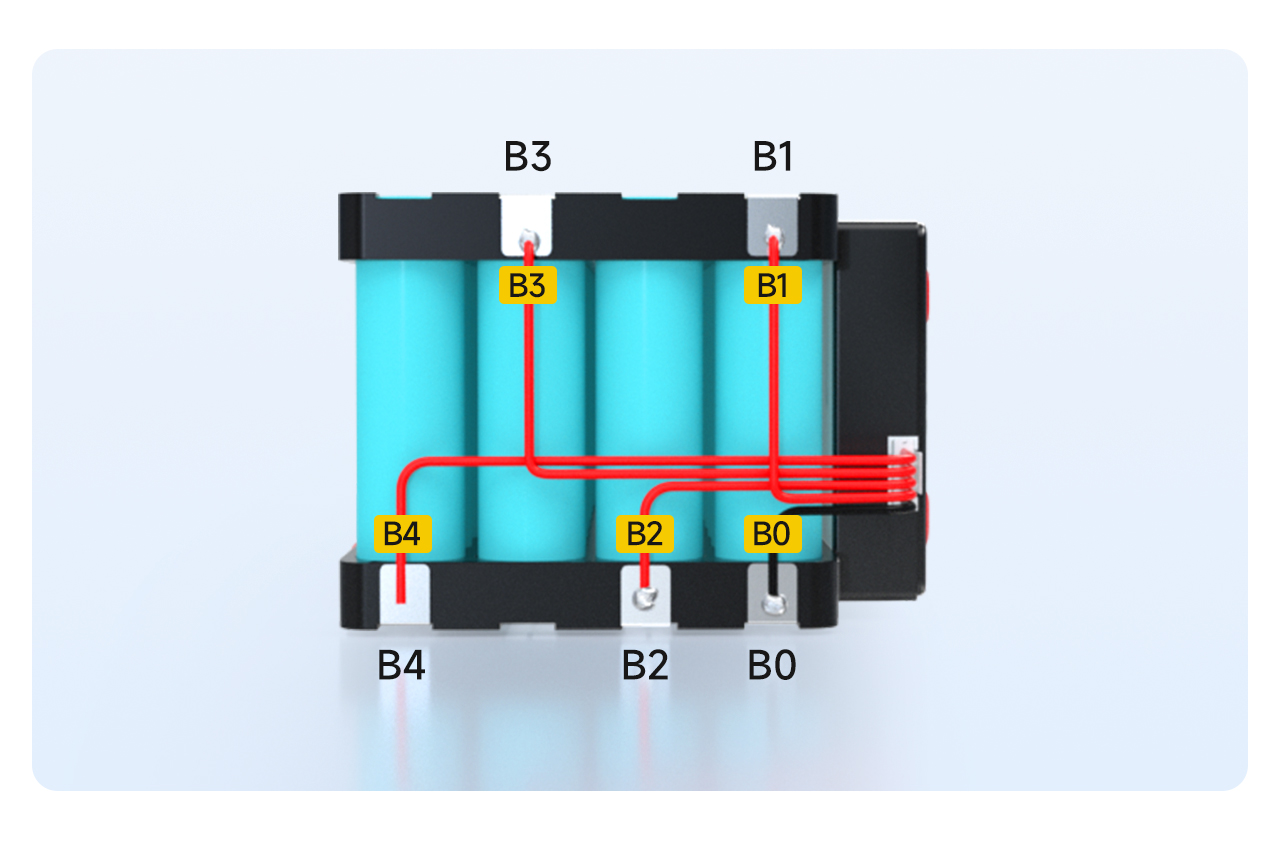

ကေဘယ်လ်၏သက်ဆိုင်ရာဂဟေဆော်မှုအချက်ကိုရှာပါ, ပထမ ဦး ဆုံးဘက်ထရီပေါ်ရှိသက်ဆိုင်ရာအချက်၏အနေအထားကိုမှတ်သားပါ။

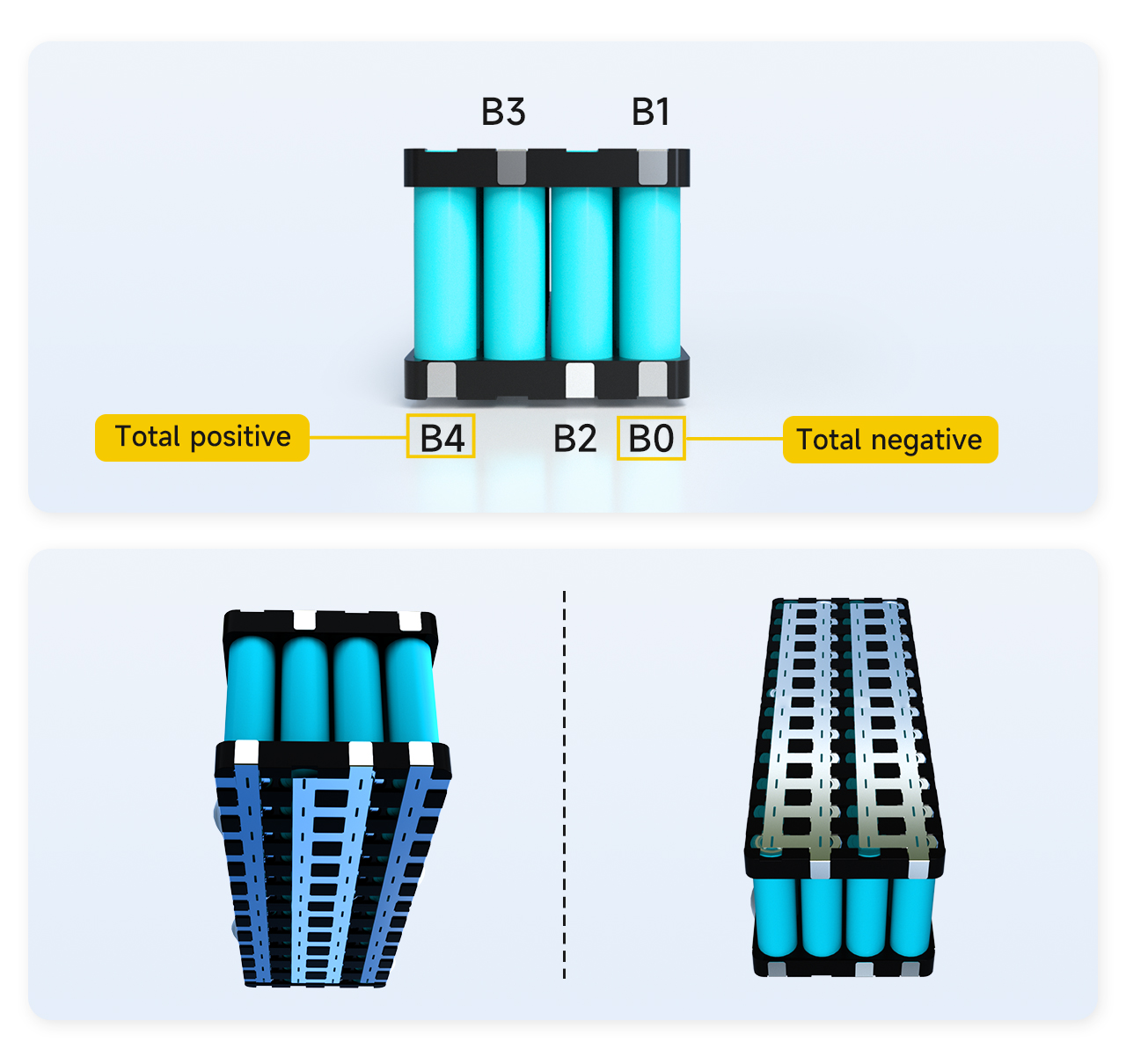

1 ။ ဘက်ထရီအထုပ်၏စုစုပေါင်းအပျက်သဘောတိုင်ကို B0 အဖြစ်မှတ်သားထားသည်။
2 ။ ဘက်ထရီများ၏ပထမဆုံး strings ၏အပြုသဘောတိုင်များနှင့်ဘက်ထရီများ၏ဒုတိယ string ၏အပျက်သဘောတိုင်တန်းများအကြားဆက်သွယ်မှုကို B1 ဟုမှတ်သားထားသည်။
3 ။ ဘက်ထရီများ၏ဒုတိယ string များနှင့်ဘက်ထရီများ၏တတိယမြောက် string ၏အပျက်သဘောတိုင်တန်းများ၏အပြုသဘောတိုင်ကြားချက်အကြားဆက်သွယ်မှုကို B2 အဖြစ်မှတ်သားထားသည်
4။ ၏အပြုသဘောတိုင်အကြားဆက်သွယ်မှု3ထရံကြိုးနှင့်၏အနုတ်လက်ခဏာတိုင်ထိပ်4ကြိမ်မြောက်ဘက်ထရီ string ကိုခအဖြစ်မှတ်သားထားသည်3.
5 ။ 4th ဘက်ထရီကြိုး၏အပြုသဘောဆောင်သောလျှပ်ကူးပစ္စည်းကို B4 အဖြစ်မှတ်သားထားသည်။
မှတ်ချက်။ ။ ဘက်ထရီအထုပ်သည်စုစုပေါင်း 4 ခုလုံးရှိသည်။ B4 သည်ဘက်ထရီအထုပ်၏စုစုပေါင်းအပြုသဘောဆောင်သည့်တိုင်ဖြစ်သည်။ အကယ်. B4 သည်ဘက်ထရီအထုပ်၏စုစုပေါင်းအပြုသဘောဆောင်သောအဆင့်မဟုတ်ပါက၎င်းသည်အမှတ်အသားပြုမှုအမိန့်သည်မှားကြောင်းသက်သေပြသည်ed နှင့်နောက်တဖန်မှတ်သား။
ⅲ။ဂဟေဆော်ခြင်းနှင့်ဝါယာကြိုး
1 ။ ကေဘယ်လ်၏ B0 ကိုဘက်ထရီ၏ B0 အနေအထားသို့ဂဟေဆက်ထားသည်။
2 ။ Cable B1 ကိုဘက်ထရီ၏ B1 အနေအထားသို့ဂဟေဆော်သည်။
... (ထိုအမျိုးတည်းဖြင့်ဂဟေဆော်ခြင်း)
5 ။ ကေဘယ် B4 ကိုဘက်ထရီ၏ B4 အနေအထားသို့ဂဟေဆော်သည်။
ⅳ။ ဗို့အားထောက်လှမ်း

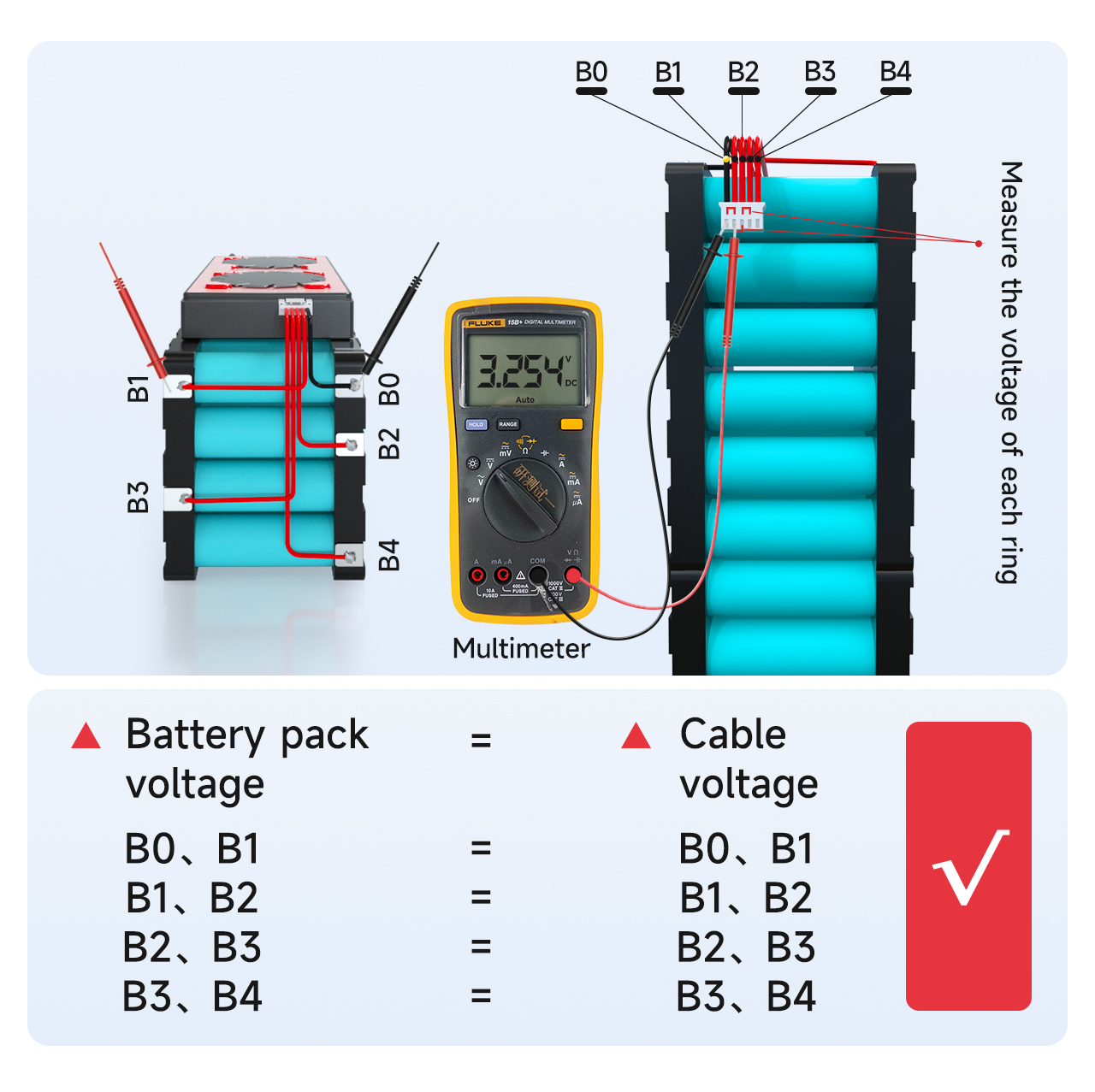

မှန်ကန်သောဗို့အားကိုကေဘယ်ကြိုးများကကောက်ယူကြောင်းအတည်ပြုရန် Mattimets နှင့်ကပ်လျက်ကေဘယ်ကြိုးများရှိဗို့အားကိုတိုင်းတာပါ။
1. AMARE B0 ၏ဗို့အား B1 သည် B1 မှ B1 မှဗို့အားဗို့အားနှင့်ညီမျှသည်ဖြစ်စေ) သည်။ အကယ်. ၎င်းသည်ညီမျှလျှင်၎င်းသည်ဗို့အားစုဆောင်းမှုမှန်ကန်ကြောင်းသက်သေပြသည်။ မရရှိလျှင်၎င်းသည်စုဆောင်းခြင်းလိုင်းကိုကောင်းစွာဂဟေဆော်ခြင်းနှင့်ကေဘယ်လ်ကြိုးကိုပြန်လည်ပေါင်းစည်းရန်လိုအပ်သည်ကိုသက်သေပြသည်။ နှိုင်းယှဉ်ခြင်းဖြင့်အခြား strings များ၏ဗို့အားမှန်ကန်စွာစုဆောင်းရှိမရှိတိုင်းတာပါ
2 ။ တစ်ခုချင်းစီကို string တစ်ခုစီ၏ဗို့အားခြားနားချက်သည် 1V ထက်မကျော်သင့်ပါ။ အကယ်. ၎င်းသည် 1V ထက်ကျော်လွန်ပါကဝါယာကြိုးနှင့်ပြ a နာတစ်ခုရှိသည်ဟုဆိုလိုသည်။
ⅴ။ ကာကွယ်စောင့်ရှောက်ရေးဘုတ်အဖွဲ့အရည်အသွေးကိုရှာဖွေတွေ့ရှိ
! ကာကွယ်စောင့်ရှောက်ရေးဘုတ်အဖွဲ့တွင်ချိတ်ဆက်ခြင်းမပြုမီမှန်ကန်သောဗို့အားကိုရှာဖွေတွေ့ရှိရန်အမြဲတမ်းသေချာအောင်လုပ်ပါ။

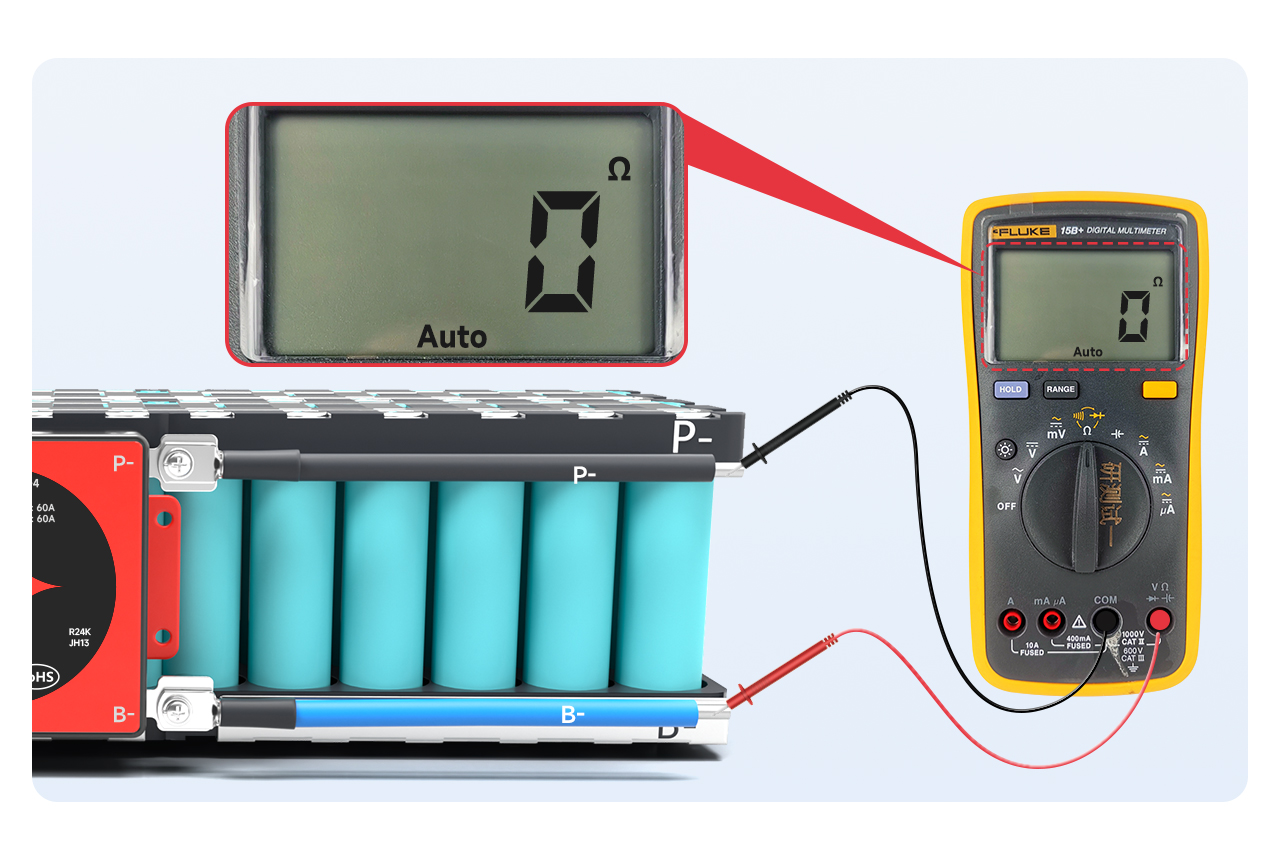

အတွင်းခံနိုင်ရည်အဆင့်သို့ multimeter ကိုချိန်ညှိပြီး B- နှင့် P- အကြားအတွင်းခံမှုကိုတိုင်းတာပါ။ အကယ်. အတွင်းခံနိုင်ရည်ကိုချိတ်ဆက်ပါကကာကွယ်စောင့်ရှောက်ရေးဘုတ်အဖွဲ့သည်ကောင်းသည်ကိုသက်သေပြသည်။
မှတ်ချက်။ ။ ပြည်တွင်းခံမှုတန်ဖိုးကိုကြည့်ခြင်းအားဖြင့် conduction ကိုသင်ဆုံးဖြတ်နိုင်သည်။ အတွင်းခံနိုင်ရည်ရှိသောတန်ဖိုးသည် 0ω. ဖြစ်သည်။ ယေဘုယျအားဖြင့် 10 မီတာထက်နည်းသောအမှားအယွင်းများကြောင့်ဖြစ်သည်။ သငျသညျအစ multimeter သို့ zuzzer ညှိနိုင်ပါတယ်။ တစ် ဦး beeping အသံကြားနိုင်ပါတယ်။
မှတ်ချက် -
1 ။ နူးညံ့သော switch ပါသောအကာအကွယ်ဘုတ်သည် switch ကိုပိတ်ထားသည့်အခါ switch ကိုအာရုံစိုက်ရန်လိုအပ်သည်။
2 ။ ကာကွယ်စောင့်ရှောက်ရေးဘုတ်အဖွဲ့ကိုမပို့လျှင်, နောက်အဆင့်ကိုရပ်တန့်ပြီးအပြောင်းအလဲနဲ့အရောင်း 0 န်ထမ်းများနှင့်ဆက်သွယ်ပါ။
ⅵ။output line ကိုချိတ်ဆက်ပါ

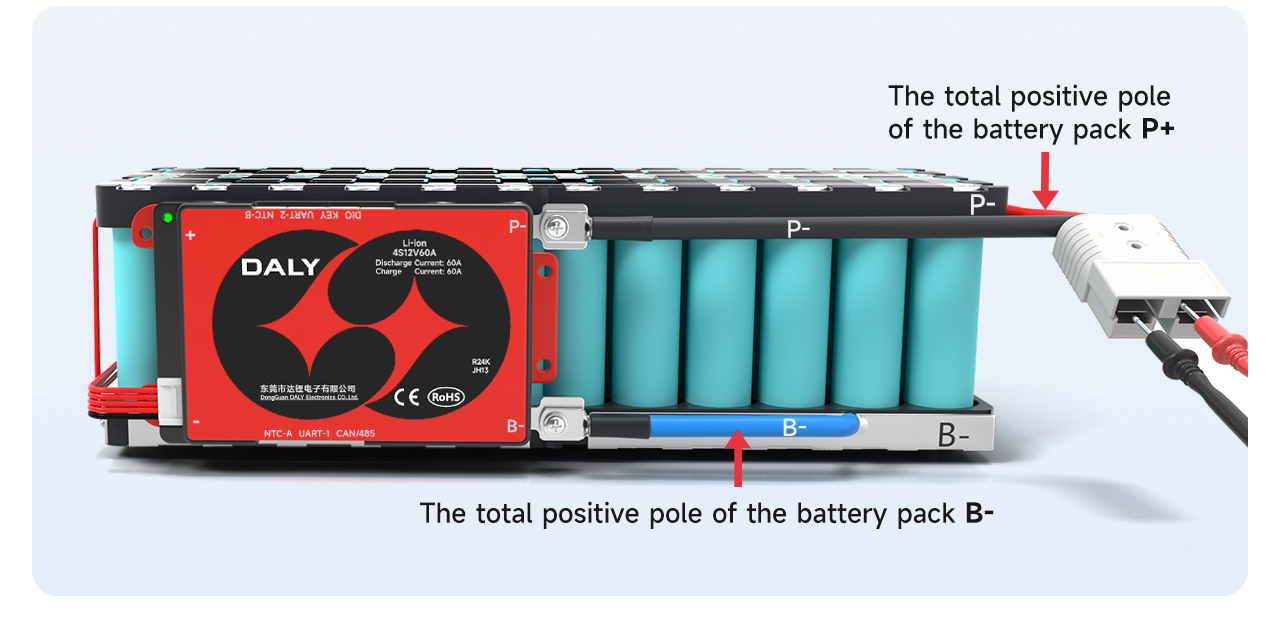

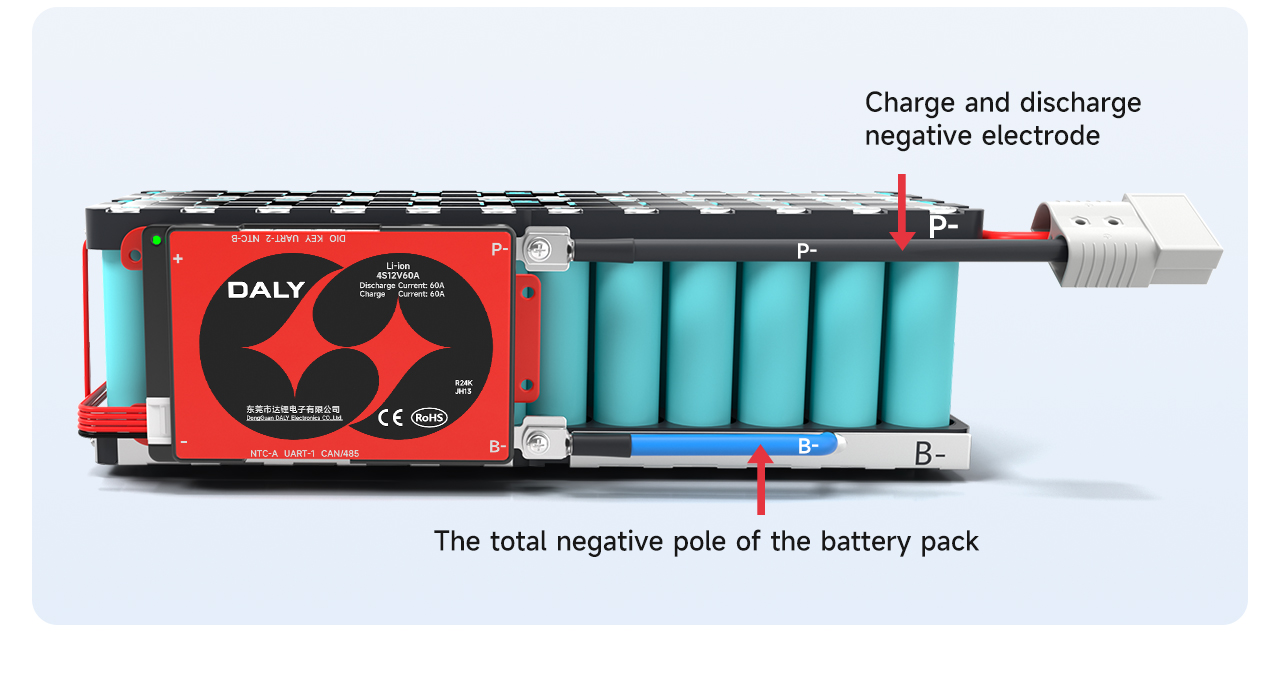

ကာကွယ်စောင့်ရှောက်ရေးဘုတ်အဖွဲ့သည်ပုံမှန်ဖြစ်ရန်သေချာသည့်နောက်အပြာရောင် B- ဝါယာကြိုးပါ 0 င်သည့် Blue B-Wire ကိုဘက်ထရီစုစုပေါင်းအကိုက်အဖွဲ့၏စုစုပေါင်းအနုတ်လက်ခဏာကိုဖွင့်ပါ။ ကာကွယ်စောင့်ရှောက်ရေးဘုတ်ပေါ်ရှိ p-line ကိုအနှုတ်လက်ခဏာနှင့်ဥတု၏အပျက်သဘောတိုင်ကိုဂဟေဆက်သည်။
ဂဟေဆော်ပြီးနောက်, overtection board ၏ဗို့အားသည်ဘက်ထရီဗို့အားနှင့်ကိုက်ညီမှုရှိမရှိစစ်ဆေးပါ။
မှတ်စု: port port split protection board ၏အားသွင်းဆိပ်ကမ်းနှင့်ပစ္စည်းဥစ်စာသယ်ဆောင်သည့်ဆိပ်ကမ်းကိုခွဲထုတ်ထားပြီးအပို c-line (များသောအားဖြင့်ညွှန်ပြသည့်အလေ့အကျင့်များ) ကို charger ၏အပျက်သဘောတိုင်နှင့်ချိတ်ဆက်ရန်လိုအပ်သည်။ p-line သည်ဥတု၏အပျက်သဘောဆောင်သောတိုင်နှင့်ချိတ်ဆက်ထားသည်။

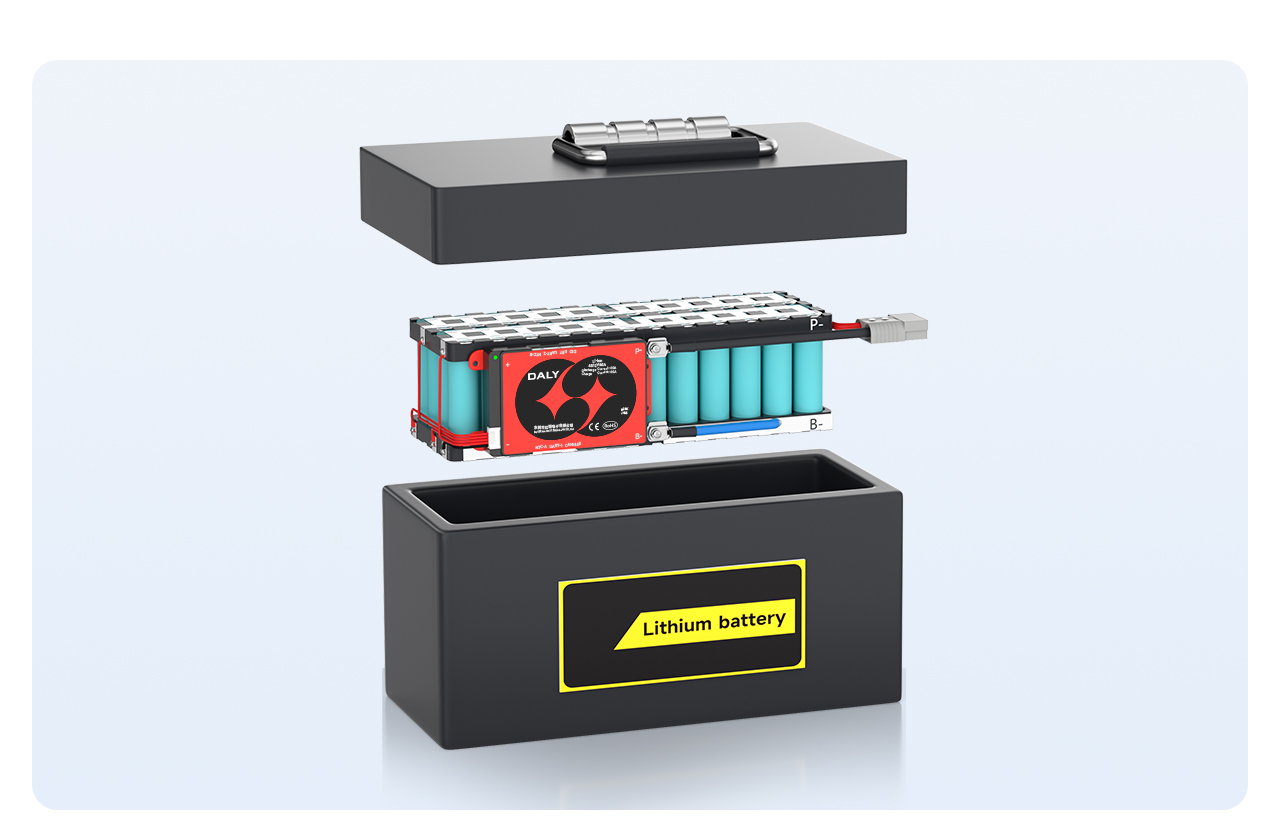

နောက်ဆုံးအနေဖြင့်ဘက်ထရီ box အတွင်းရှိဘက်ထရီထုပ်ကိုထည့်ပါ။
